高壓電纜護層絕緣在線監測系統
發布時間：2020-11-09 07:17:48
點擊量：2390
概 述
通過連續監測電纜金屬護層環流和電纜終端頭、接頭或本體表面溫度來分析比較監測互層絕緣好壞、多點接地情況，并以GPRS/CDMA無線通訊、光纖通訊等方式將測溫?cái)?shù)據送到后臺，保存實時數據，通過繪制各種參數變化趨勢波形圖、記錄數據表等方式向用戶提供分析依據，并采用軟件分析判斷電纜絕緣狀況。是目前不改變線路連接，不影響電纜運行的唯一有效辦法。
系統特點
●實時測量運行電纜的金屬護層循環電流、運行電流、電纜表面溫度、環境溫度，附加功能：氣體濃度、視頻、接地箱溫度、水位及井蓋等;
●通過GPRS/CDMA無線或光纖通信將測量數據傳輸給監控服務器;

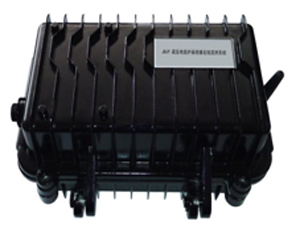

●采集終端：采集終端包含傳感器、監測主機、嵌入式軟件、通訊模塊，安裝在桿塔、工井、變電站、GIS開關等電纜接地箱旁;
●通訊方式：無線通訊、光纜、RS485等，依現場情況合適配置;
●報警方式：聲光報警;
